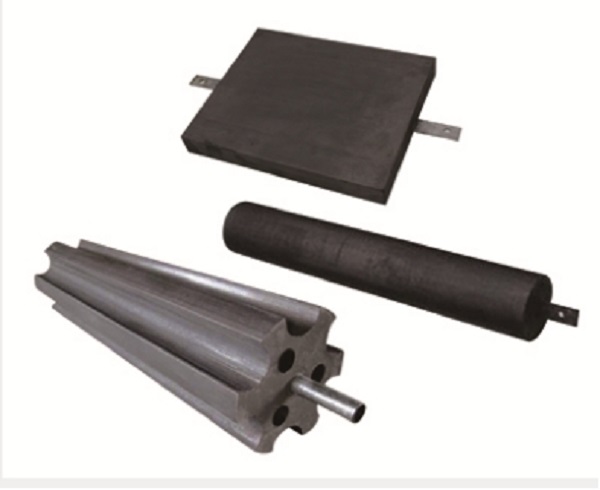

接地模块是一种以导电非金属材料为主的接地体,它由导电性、稳定性好的非金属材料、电解质、保湿吸湿剂和防腐金属电极芯组成。它具有表面积大与大地接触效果好、离子耗散性、保湿吸湿性、方便施工等优点,是取代传统接地体的理想接地材料。接地模块根据内置电极芯不同分为镀铜扁钢、热镀锌扁钢和铜排三种,适应于钢材和铜材等的接地系统中。由于接地模块表面细小的非金属材料的特性,将其与被保护的地线连接时,它将极大地降低与大地的接触电阻,加之具有的保湿吸湿性使之能够充分发挥其在接地系统中的降阻作用。
1、接地模块工作原理
接地模块内置镀铜扁钢、镀锌扁钢、铜排,将其与被保护的地线连接时,金属接地体与土壤的有效接触面积将大大增加。由于接地模块具有很强的保湿、吸湿性和稳定的导电性,因此,金属接地体与土壤的接触电阻将极大的减少,从而使接地模块降阻效果更为显著。
2、接地模块性能特点
● 接地模块与大地的接触面积较大(大约为0.6m²)。
● 接地模块可很好地与各种类型的土壤、岩石形成良好的接触, 达到降低接地电阻的效果。
● 接地模块拥有极强的吸湿、保湿作用,可降低附近土壤的电阻率。
● 通过接地模块良好的离子发散性,可使其离子耗散至地下3-5米的土壤中,并形成稳定的离子层,在大范围内改善土壤性质,从而降低土壤的散流电阻。
● 离子的耗散可通向较远较深的土壤中,与土壤低电阻率区域相连:地下电阻率较低的土壤层、地下水层及金属矿物层来改善散流。
● 接地模块中所含有防腐剂可使其理论寿命大于50年,远远大于镀锌钢管的使用年限。● 若地网中仅以接地模块作为降阻方式,而不考虑接地扁钢的作用,则接地扁钢的腐蚀并不影响接地模块的降阻效果,接地扁钢等水平接地体仅作为连接导线的使用,则地网的综合使用时间大于50年。
● 接地模块经多次大电流冲击后,接地电阻值不增大,也不变硬、发脆,无断裂现象。● 由于接地模块采用稳定的非金属导电材料为模块的导电介质,所以其耐腐蚀、无毒、使用寿命长且施工方便,导电性不受季节影响。
● 接地模块其优良的接地效果可降低接地连接线的有效长度。

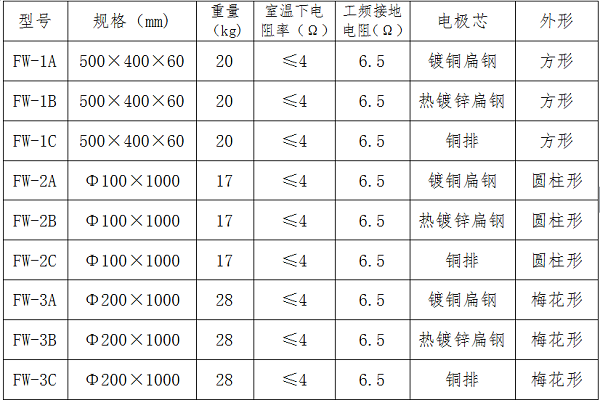

3、接地模块规格型号
4、接地模块用量计算
水平埋置,单个模块接地电阻:R=0.158ρ

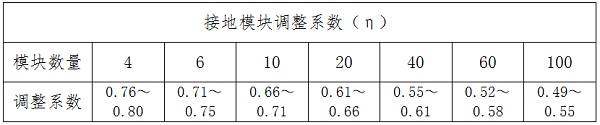

并联后总接地电阻:Rn=R/nη
ρ 土壤电阻率(Ω.m)R 单个模块接地电阻(Ω)Rn 总接地单阻(Ω)n 接地模块数量η 模块调整系数
5、接地模块施工方法

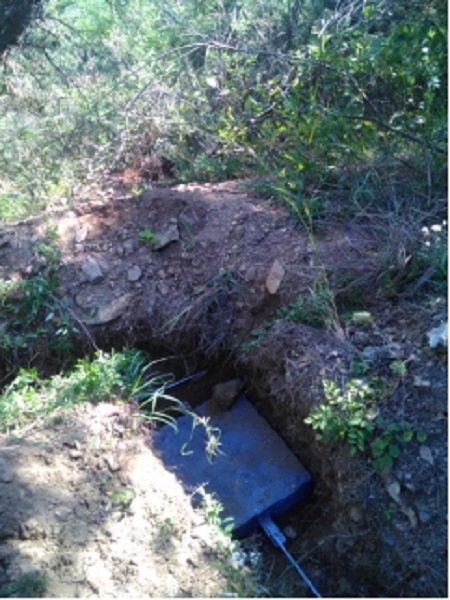

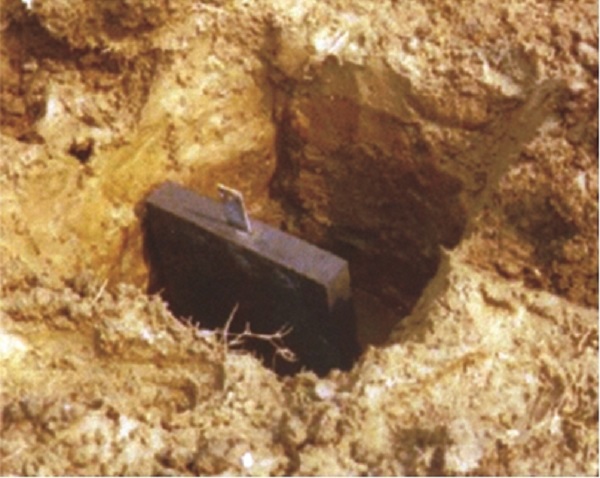

1)接地模块根据现场情况可采用垂直埋置和水平埋置两种,埋置深度一般为0.6m-0.8m以下(埋设深度根据跨步电压、冻土层深度而定);
2)接地模块在埋设时建议其间距不小于4m(其离子散流的半径为1m-3m,根据现场地质条件而定);3)接地模块的电极芯相互并联或与地线联接时需采用电气焊接时,扁钢搭接焊时,搭接长度应是扁钢宽度的2倍,当扁钢宽度不同时,搭接长度以窄的为准,且至少三面焊接。圆钢搭接焊时,搭接长度应是直径的6倍,当直径不同时,搭接直径以小的为准,且至少三面焊接。圆钢与扁钢焊接时,搭接长度应为圆钢直径的6倍。4)当接地模块内置电极芯为热镀锌钢材时,其焊接处应清除焊渣并均匀涂抹防腐导电漆或包裹接地电阻剂或采用放热焊接;5)当接地模块内置电极芯为镀铜扁钢、镀铜圆钢或铜排时,其连接方式建议采用放热焊接;6)接地模块在回填时应加入适量水并分层夯实以保证其与大地紧密接触,待其充分吸湿后测量接地电阻。
6、注意事项
1)贮存模块应保持一定的湿度,避免高温、干燥、暴晒。2)采用木箱包装,每箱装两块。包装箱内采用泡沫衬垫来隔离模块与模块、模块与箱壁,适用于长途运输和搬运。运输和安装时,应避免机械力损伤模块。3)本公司可根据客户的要求,加工其他形状和尺寸的模块。
